Rammschutzbügel für Tiger Six 105
Verfasst: 12. September 2014, 21:25
Ich habe einen Rammschutzbügel für meinen Tiger Six gebaut, damit das Blechkleid gegen Stöße gesichert ist.
Der Außenrahmen ist aus Vierkantrohr 40x40x3mm.
Die Strebe im Inneren ist aus Vierkantrohr 25x10x1mm.
Die Halteplatten sind aus Flachstahl 50x15mm.
Wer die Abmessungen braucht schreibt mir bitte eine email. Die habe ich leider beim Bilder machen nicht gemessen.
Die Form ist so gewählt, damit im angeschraubten Zustand noch diese Funktionen gegeben sind:
- obere Frontmaske öffnen und schliessen
- untere Frontmaske (wo die Scheinwerfer drin sind) öffnen und schliessen
- Frontgewichte an- und abbauen
- keine Beeinträchtigung bei vollem Lenkeinschlag
Natürlich muss noch die richtige Farbe drauf.
Der Außenrahmen ist aus Vierkantrohr 40x40x3mm.
Die Strebe im Inneren ist aus Vierkantrohr 25x10x1mm.
Die Halteplatten sind aus Flachstahl 50x15mm.
Wer die Abmessungen braucht schreibt mir bitte eine email. Die habe ich leider beim Bilder machen nicht gemessen.
Die Form ist so gewählt, damit im angeschraubten Zustand noch diese Funktionen gegeben sind:
- obere Frontmaske öffnen und schliessen
- untere Frontmaske (wo die Scheinwerfer drin sind) öffnen und schliessen
- Frontgewichte an- und abbauen
- keine Beeinträchtigung bei vollem Lenkeinschlag
- Ansicht von vorne

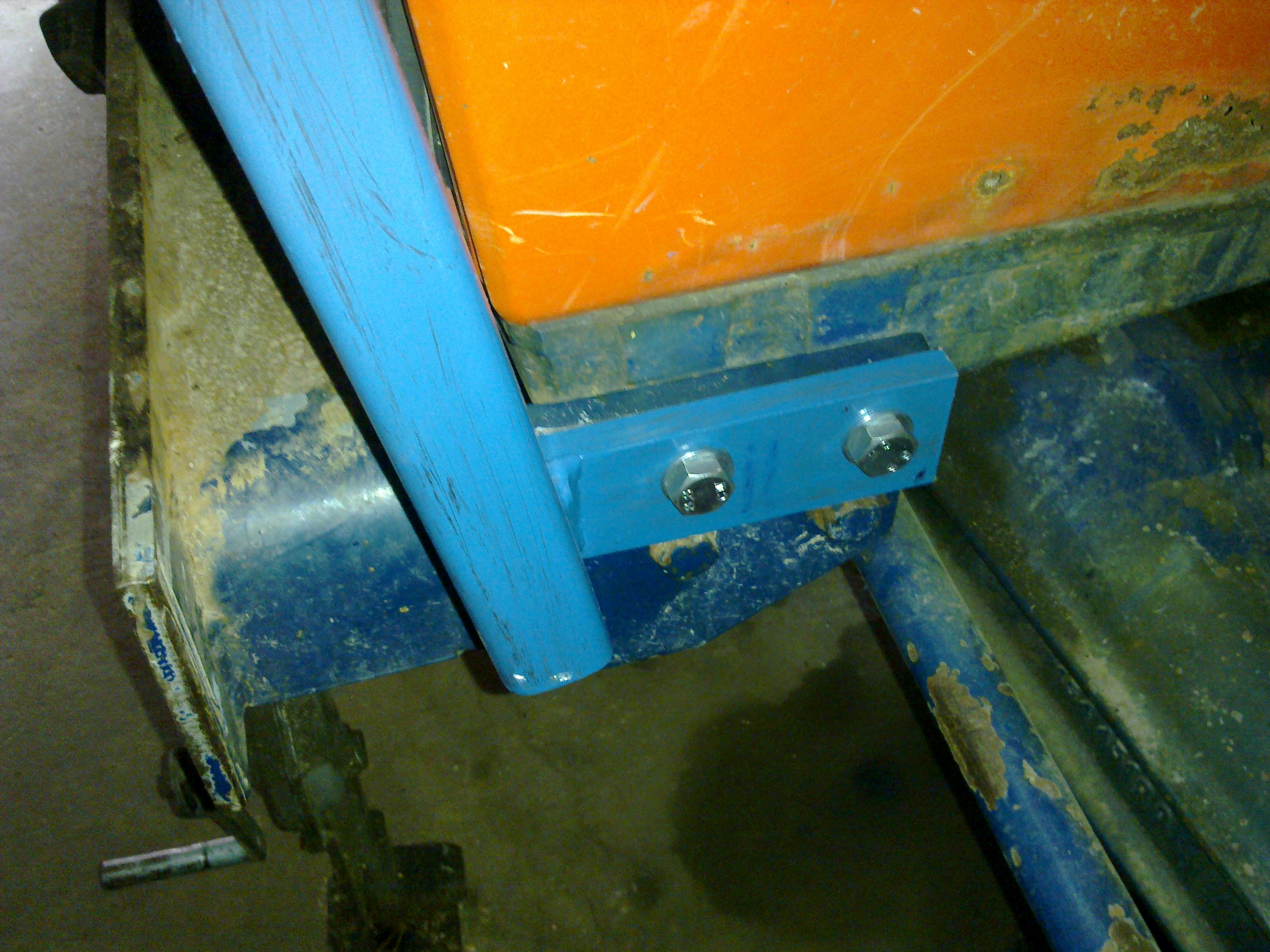

- Ansicht links unten
- Ansicht rechts unten
- Ansicht rechts oben
- Ansicht vorne unten
